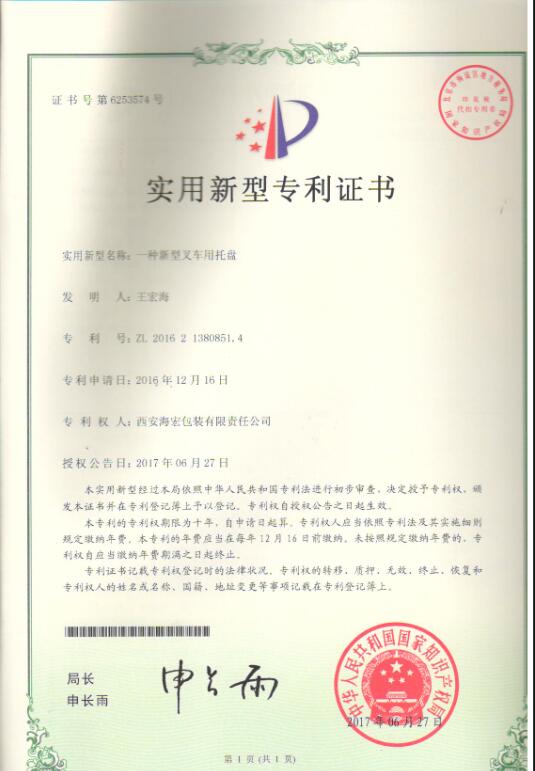

一種新型叉車用托盤實用新型專利——紙托盤專利證書

(21)申請?zhí)?01621380851.4

(22)申請日2016.12.16

(73)專利權人西安海宏包裝有限責任公地址710000陜西省西安市周至縣尚村鎮

海宏路1號

(72)發明人王宏海

74)專利代理機構西安毅聯專利代理有限公司

61225

代理人楊燕珠

(51)IntC

B65D19/26(2006.01)

（54）實用新型名稱

一種新型叉車用托盤

（55）摘要

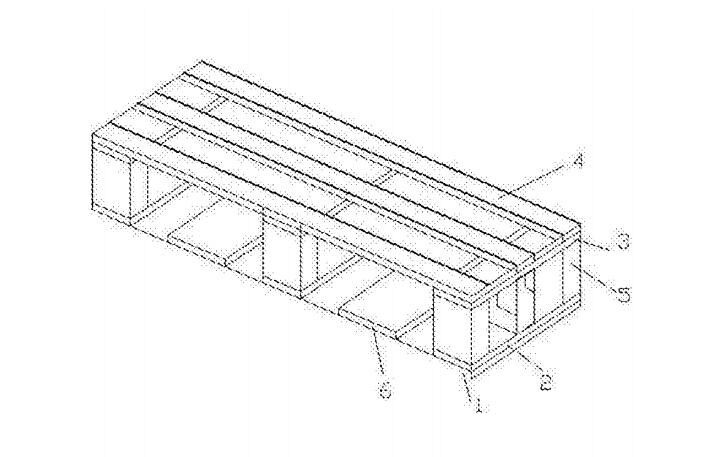

本實用新型公開了一種新型叉車用托盤,包括托盤面板、第一拉筋、第二拉筋、連接板、支撐墩和保護板,所述托盤面板上設有若干第一拉筋,每個第一拉筋的長度與所述托盤面板的長度相同,且每個所述第一拉筋均與所述托盤面板的軸向方向平行:每個第一拉筋上均勻排設有若干支撐墩;所述第二拉筋與所述連接板垂直設置形成與所述托盤面板平行的網狀保護層,所述第二拉筋與連接板的交點在所述網狀保護層上形成若干連接部所述支撐墩一端與所述第一拉筋連接,另一端與所述連接部連接:所述保護板設置于所述托盤面板上,且所述保護板設置于相鄰第拉筋之間。本實用新型結構簡單,質量較輕,成本較低,材料出口免檢,使用穩固可靠。

技術領域

0001本實用新型屬于叉車用托盤技術領域,具體涉及一種新型叉車用托盤

背景技術

[002]叉車托盤有的也稱叉車墊板,主要有機械叉車塑料托盤、上貨架叉車托盤、地牛叉車托盤、川字叉車托盤、防潮叉車托盤、還有庫周轉用叉車塑料托盤、塑料墊板或者木制叉車托盤。廣泛應用在:食品、煙草、醫藥、造紙酒店,印刷、電子電器、化工、服裝、紡織、倉儲物流等行業

[003]現有技術的叉車托盤,材料單一,重較重或者成本較高,未能實現質量、重量、成本、環保等多方面的最佳值使用時,叉車插入時與托盤發生摩擦,容易擦破或者擦壞托盤影響托盤的使用壽命及外觀,且整個托盤只是靠近托盤面板的一側被固定,支撐結構的另端未被固定和保護起來,使用中結構不穩固,影響使用。

[0043]實際使用中,所述托盤面板1可以的材料選用高強瓦楞紙板、蜂窩紙板、5mm以上的厚紙板、5mm以上的膠合板、壓制純紙板或密度板等中的任何一個,第一拉筋2、第二拉筋3連接板4和保護板6的材料可以選用木板、膠合板、密度板、奧松板或輕質鋼型材支撐墩5可以選用壓制木屑墩、壓制紙屑墩、紙漿墩、塑料墩、輕鋼墩等材料,還可以選用紙圓管、紙方管、多層膠合板、多層密度墩材料組合。采用上述材料,使得本申請的叉車用托盤具有質輕強度足夠、成本低和資源可循環使用的特點

[0044]以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點本行業的技術人員應該了解,本實用新型不受上述實施例的限制,上述實施例和說明書中描述的只是說明本實用新型原理型,在不脫離本實用新型精神和范圍的前提下,本實用新型原理，會有各種變化和改進,這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
